Estruturas de Solo E-Gera
Estrutura
Estruturas de solo em sistemas fotovoltaicos têm-se tornado cada vez mais comuns devido à alta demanda por maior desempenho em produção energética. Pensando nisso, desenvolvemos uma estrutura de solo para fixação de geradores trazendo toda rigidez e a mais alta durabilidade do mercado, totalmente modular e livre de materiais oxidáveis e galvanizados.
Especificações técnicas e características

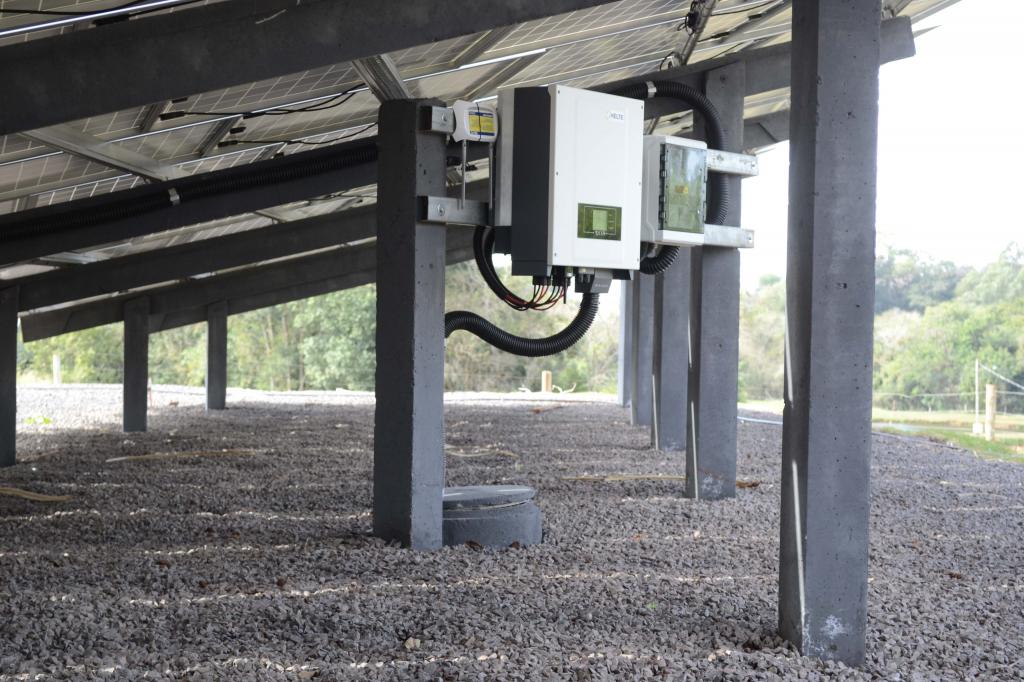

Uma das principais vantagens de uma estrutura fabricada sob medida é a sua flexibilidade e adaptação a qualquer terreno, mantendo a sua rigidez e resistência. Os pilares desenvolvidos para nossa estrutura possuem dimensões de 15x15cm, reforçados por ferragem (Ferro Ø 5/16’’ Estribo Ø 1/8’’ a cada 25cm) que garante sustentação à comprimentos de até 5 metros, possibilitando uma estrutura com pé-direito elevado, disponibilizando a área sob o gerador para inúmeros fins, como estacionamentos, coberturas ou pastagens.

Segurança:

Os pilares são chumbados ao solo, desta maneira certificamos a estrutura para ventos de até 72 km/h mantendo total alinhamento e nivelamento, garantindo a estabilidade e segurança.

Sustentação:

Assim como os pilares, a viga de concreto armado que dá sustentação aos perfis foi projetada especificamente para este fim. Fabricada em concreto estrutural, possui ferragem (Treliça H12) que dá sustentação a mesma e uma Contra-Flecha que evita o envergamento com o passar do tempo. Ambos possuem acabamento diferenciado aumentando ainda mais a riqueza de detalhes no sistema solar.

Fixação:

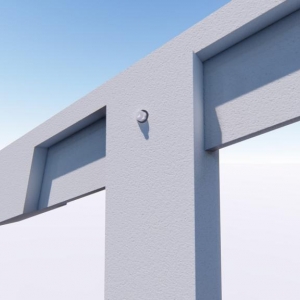

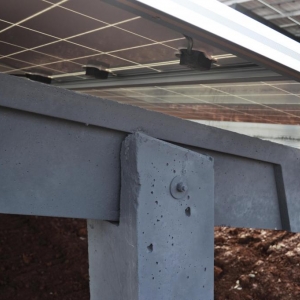

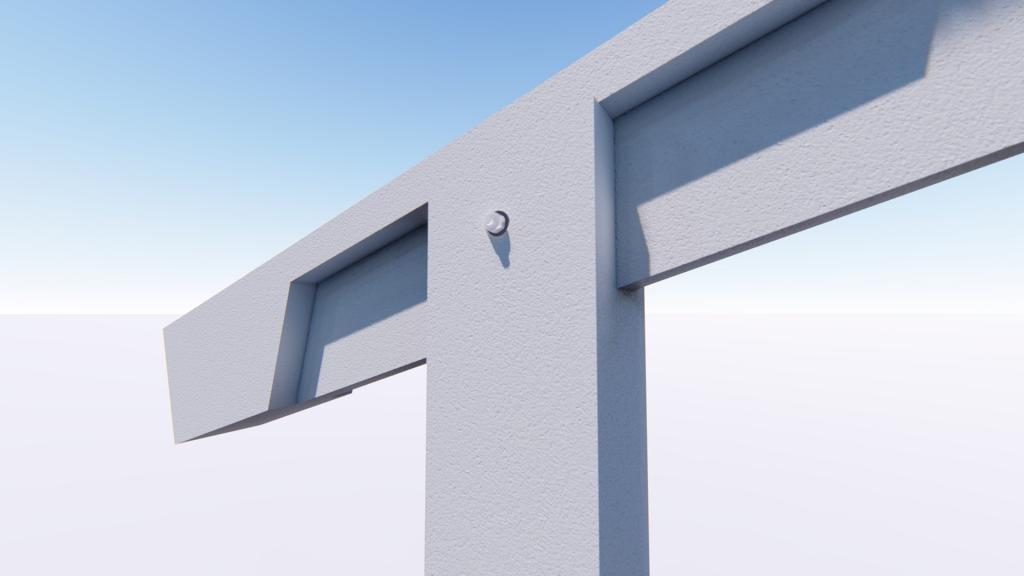

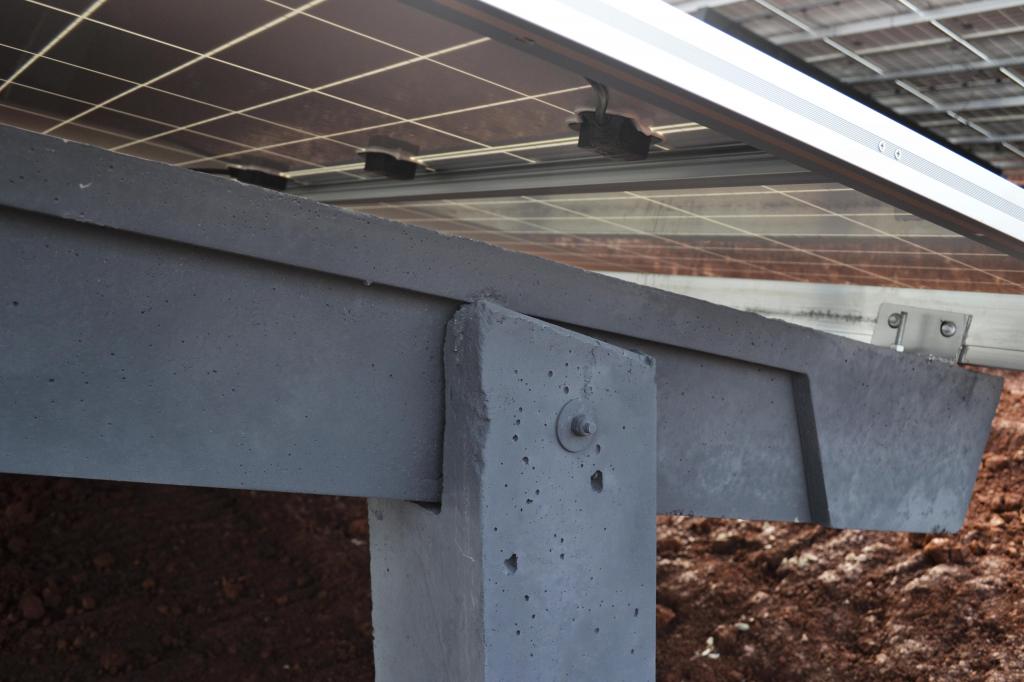

A fixação do conjunto pilar/viga é feita através de encaixe do tipo cunha e um parafuso pino garante que tudo fique imóvel, mantendo a firmeza e alinhamento da estrutura. Sobre a viga, uma cantoneira em alumínio natural (2’’ x 1/8’’) é presa através de parafusos fixados com adesivo estrutural de base epóxi, conhecido como COMPOUND ADESIVO. Desse modo, evitamos possíveis trincas geradas por parafusos do Tipo Bucha ou Parabolt, mantendo a integridade física da viga, garantindo a rigidez esperada e a total estabilidade na fixação dos perfis tubulares.

Perfil tubular:

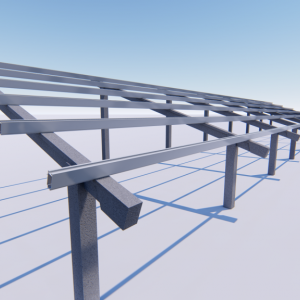

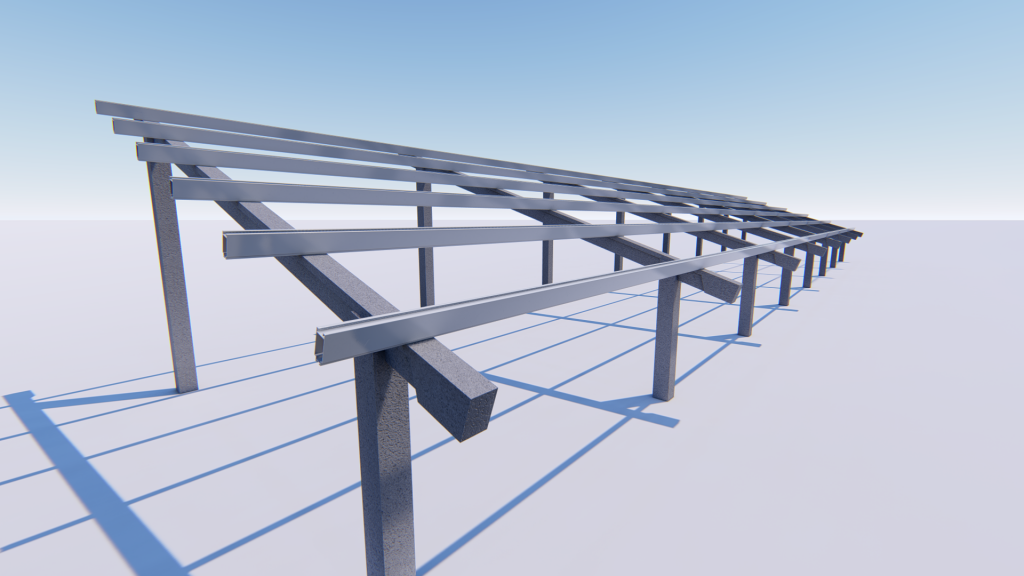

Os trilhos escolhidos para fixação dos módulos foram desenvolvidos especificamente para esse fim, trazendo maior resistência para um vão livre mais longo sem perder a robustez, além de trazer um perfeito acabamento que harmoniza com todo o sistema. Todo conjunto metálico possui aterramento por hastes cobreadas dispensando o aterramento individual para os módulos na instalação.

Fabricação:

Fabricada integralmente sob medida, adaptamos a estrutura até mesmo em terrenos não nivelados, o que gera um menor custo de implantação e uma maior mobilidade para alocação do gerador solar. O conjunto conta com ART (Anotação de Responsabilidade Técnica) estrutural, trazendo total legalidade para o canteiro de obras.

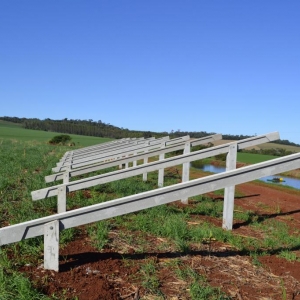

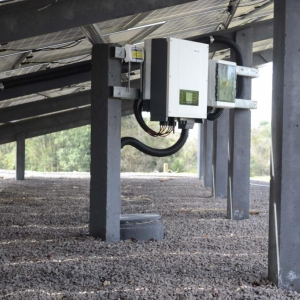

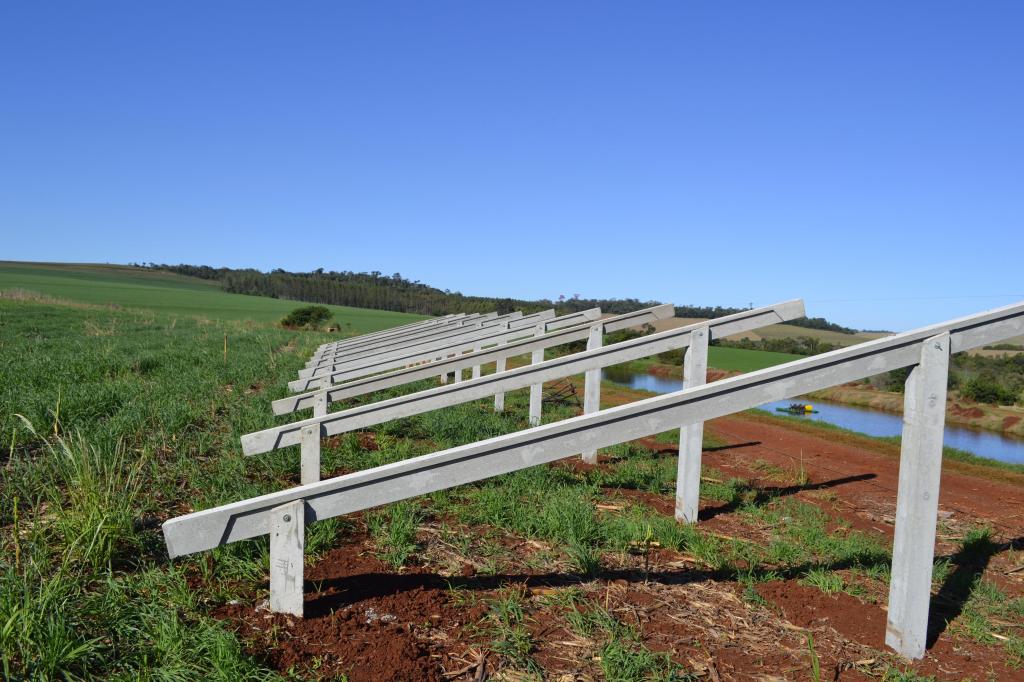

Galeria de Fotos
